DESIGN 2D/3D
Design 3D

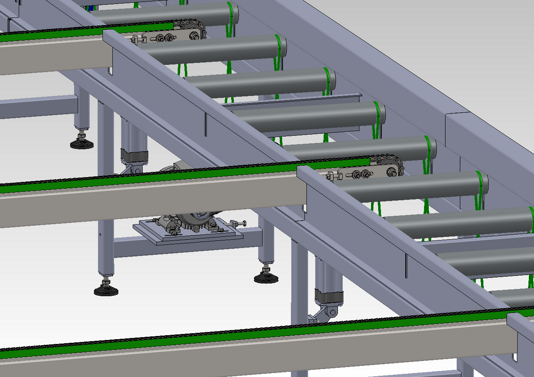

Sono sempre di più le aziende che realizzano i propri progetti tramite la modellazione 3D.
Anche se non sempre questo comporta una diminuzione del tempo impiegato dall'ufficio tecnico, indubbiamente questo metodo permette di:
visualizzare in modo più completo le soluzioni
analizzarne gli ingombri, le interferenze ed i movimenti
tenere sotto controllo le masse e le loro inerzie
ridurre gli errori e le sviste di progettazione riducendo la necessità di ri-lavorazioni
ottenere dei progetti maggiormente vendibili
semplificare la successiva realizzazione di manuali e cataloghi ricambi
ottenere velocemente dei campioni tramite le varie tecniche di prototipazione rapida
utilizzare sistemi integrati CAD/CAM annullando gli errori di lavorazione dovuti ad errori di lettura e trascrizione
I software utilizzati sono SOLIDWORKS ed Inventor.
Design 2d

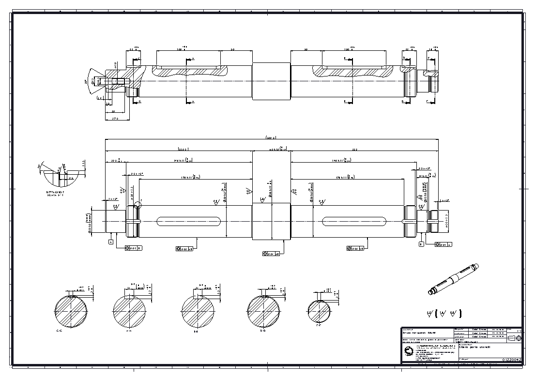

La progettazione 3D è sicuramente affascinante ma è pressoché inutile se non viene completata con l'esecuzione di tavole 2D riportanti:
quote di lavorazione e controllo
tolleranze dimensionali e di forma
indicazione del materiale
rugosità e finitura
eventuali trattamenti termici, saldature, indicazioni da rispettare ecc.
gli sviluppi delle lamiere
Con la generazione diretta delle tavole 2d direttamente dai modelli 3D si eliminano gli errori di trascrizione e possono essere facilmente generati gli sviluppi delle lamiere e le distinte dei materiali e di taglio.
Possono essere realizzate sezioni, esposi ecc, sia per fornire istruzioni di montaggio o controllo alla produzione che per il service post-vendita.
Quando è preferibile eseguire i lay-out e semplici studi preliminari in 2d per ottimizzare i tempi di esecuzione dei successivi modelli o perchè il cliente possiede già dei file nei formati .dwg o .dxf da implementere, vengono utilizzati i CAD AutoCAD e DraftSight.
